皆さんこんにちは、デザインウォール設計事務所です＾＾
本日は“構造安全性の確認方法”の中の①構造計算（許容応力度計算） 判定編を解説します。
ぜひ参考にしていただけたらと思います☝🏻
木造住宅における構造の安全性を確認方法は、「３通り」あります。
①構造計算（許容応力度計算など）
②性能表示計算（耐震等級、耐風等級など）
③仕様規定（壁量計算、四分割法、N値計算など）
です。
※壁量計算、四分割法、N値計算等は構造計算と言わず、 許容応力度計算以上のものを構造計算と言うのが構造において一般的です。
横架材計算のフロー
スタート ↓ ①荷重の設定（固定荷重、積載荷重、積雪荷重など）以前解説あり ↓ ②応力の算出（せん断力Q、曲げモーメントM） ↓ ③断面性能（断面積A、断面係数Z） ↓ ④応力度算出（せん断応力度、曲げ応力度） ↓ ⑤材種決定 ↓ ⑥基準強度 ↓ ⑦許容応力度 ↓ ⑧判定（④応力度≦⑦許容応力度） ↓OK 終了
※たわみの検討、めり込みの検討を除く
今回は構造計算（許容応力度計算）⑧判定（④応力度≦⑦許容応力度）に焦点を当て解説していきます。
⑤～⑦は応力度と許容応力度を比較しながら算定していきます。 そのため、今回は一気に解説していきます。
⑤材種決定
木といっても何種類も存在しており、その中でも強度が強いものから弱いものまであります、また、金額も材種によって変わるためバランスよく選定していきます。
⑥基準強度
この数字は建築基準法で決められています。

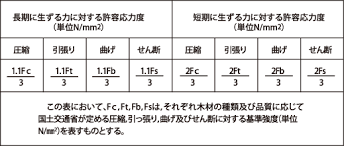

⑦許容応力度
この数字も建築基準法で決められています。
Fc：圧縮基準強度 Ft：引張基準強度 Fb：曲げ基準強度 Fs：せん断基準強度
⑧判定
せん断応力度≦許容せん断応力度 曲げ応力度≦許容曲げ応力度
※NGの場合は、加工、荷重、断面、材種等の見直しが必要
